Preciron 1000

Présentation

Appareil destiné à être utilisé en atelier. Il possède une base en granit et des plots anti vibratoires.

Il dispose du logiciel de mesure et de calculs Winround, pour metmettre une utilisation simple de cet appareil.




Descriptif des fonctionnalités



  Autres fonctionnalités

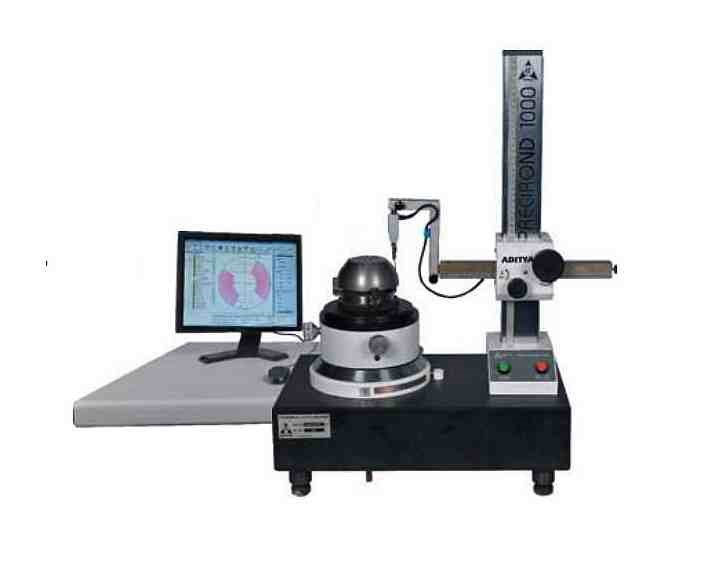

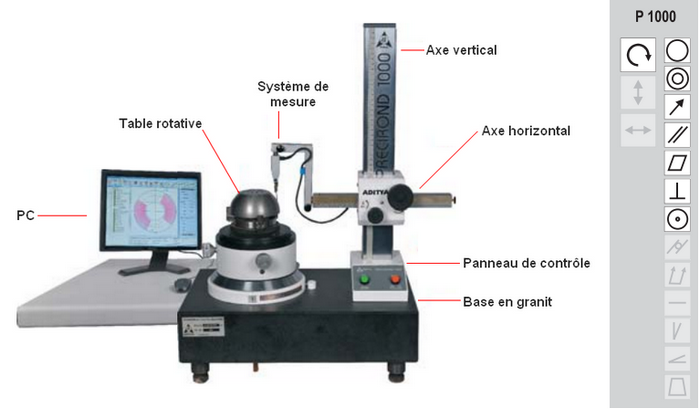

  •  Table rotative sur paliers à air (grande précision garantie dans le temps)
  •   Diamètre de la table : 160 mm
  •   Diamètre maxi de la pièce à mesurer : 300 mm
  •   Hauteur maxi de la pièce à mesurer : 350 mm
  •   Poids maxi de la pièce à mesurer : 25 Kg
  •  Tête de mesure de haute précision (grande répétabilité et grande linéarité sur toute la plage de mesure)
  •  Concue pour être utilisée en atelier (base granit / plots anti vibratoire)
  •  Adaptation possible de différents stylets et différentes touches selon les applications                                                                                                                                                                                                                                                                                                                                                                                                                                      Fiche technique
 Logiciel Winround

Le logiciel Winround répond aux normes ANSI/ISO  1101. Il permet la mesure et le calcul des grandeurs  suivantes :

  •    Circularité
  •    Cylindricité
  •    Excentricité
  •    Concentricité
  •    Equerrage
  •    Rectitude
  •    Coaxialité
  •    Parallélisme
  •    Planéité
  •    Inclinaisons verticales et horizontales
  •    Faux rond radial et axial et faux rond total
  •    Conicité
  •    Circularité et cylindricité sur des surfaces segmentées ou non continues


Sélection des fonctions          Tracé graphique des
        par  icones                     résultats  de mesure



 Le software permet de guider l'opérateur pour le positionnement (centrage et mise à niveau) des pièces à contrôler, petites ou grandes.



  Les points forts de ce logiciel en un coup d'oeil

Affichage utilisant différentes couleurs, pour faciliter la lecture de tous les paramètres de mesure.

On peut accéder directement et simplement aux différentes fonctions

Assistance par software pour le  centrage et le réglage de mise à niveau de la pièce.

Possibilité d'utiliser les filtres suivants :

 Filtrage de la rugosité et l'ondulation d'un composant selon une fréquence spécifique, à    partir des mesures effectuées.

 Filtre de Gauss (50%), plus précis qu'un filtre 2RC, pour traiter de façon plus fine les longueurs d'ondes proches de la fréquence de coupure lors du filtrage de la rugosité comme de l'ondulation.

Méthodes de calcul :

Circularité : calculs de détermination de circularité basés sur :

  • la méthode des moindres carrés (LSC)
  • La méthode de la zone minimum entre 2 cercles (MZC)
  • La methode du cercle circonscrit minimum (MCC)
  • La méthode du cercle inscrit maximum (MIC)

Planéité : calcul par la méthode des moindres carrés

Agrandissement règlable avec différent choix d'échelles, permettant de facilter l'évaluation du profil mesuré.

 Mesure possible de profils interrompus (surfaces  segmentées ou non continues)

 Archivage des mesures

 Représentation 3D des résultats de mesure (cylindricité, évaluation de la planéité)


                   Formats de rapport customisables                              Analyses : affichage graphique (3D) des mesures de profils




                                                            Mesure possible de profils interrompus
                                                             (surfaces segmentées ou non continues)
